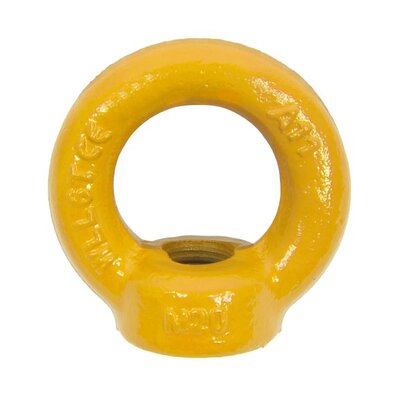

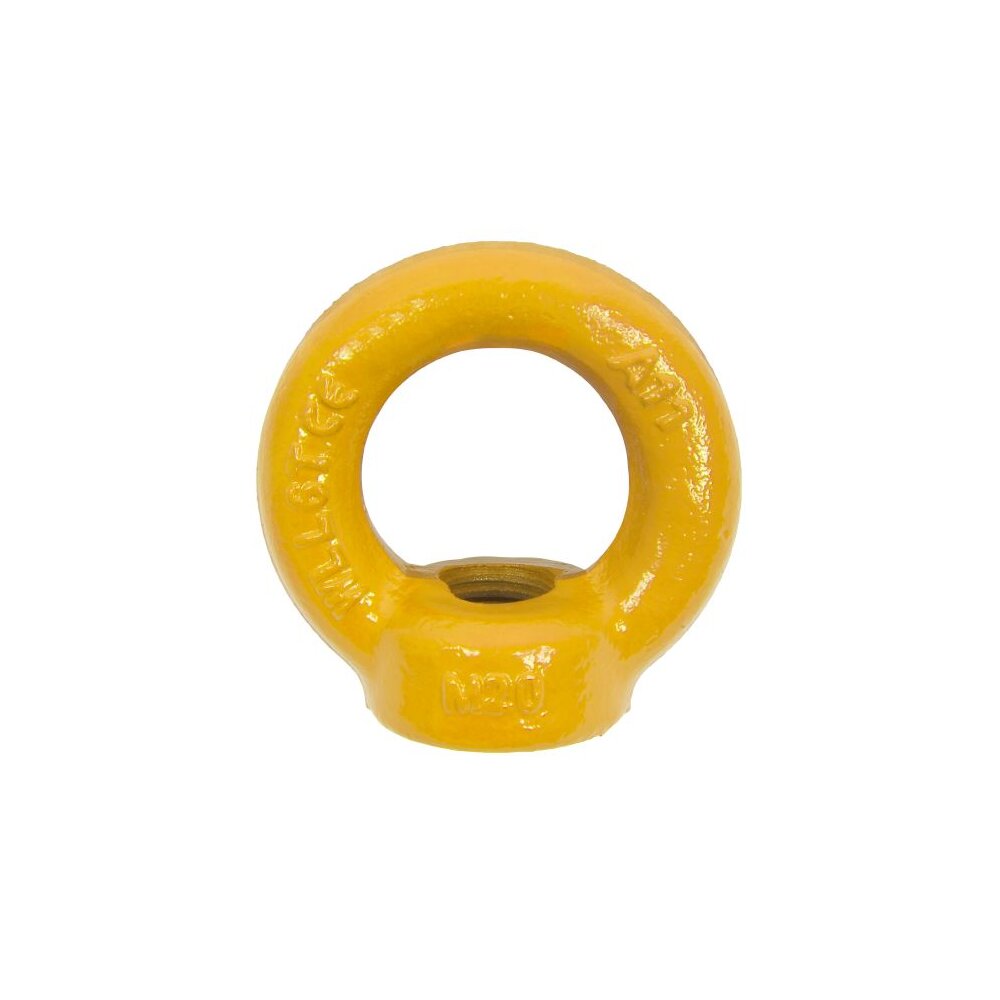

Lifting for all lifting directions.
WLL for horizontal lifting is marked on the eye.
Â
Â
- Material: Steel
- Marking: According to standard, CE-marked
- Temperature range: -40°C - +200°C
- Finish: Painted, yellow
- Standard: EN 1677-1
- Safety factor: 4:1
 |
 |
 |
 |
 |
|
 |
|
||
| Size | WLL (t) | WLL (t) | WLL (t) | WLL (t) | WLL (t) | WLL (t) | WLL (t) | WLL (t) | Tightening torgue |
| 0 - 45° | 45-60° | 0 - 45° | 45-60° | Nm | |||||
| M6 | 0,4 | 0,15 | 0,8 | 0,3 | 0,21 | 0,15 | 0,32 | 0,23 | 3,5 |
| M8 | 0,8 | 0,32 | 1,6 | 0,64 | 0,448 | 0,32 | 0,672 | 0,48 | 8 |
| M10 | 1 | 0,4 | 2 | 0,8 | 0,56 | 0,4 | 0,84 | 0,6 | 16 |
| M12 | 2 | 0,75 | 4 | 1,5 | 1,05 | 0,75 | 1,58 | 1,13 | 28 |
| M14 | 3 | 1,2 | 6 | 2,4 | 1,68 | 1,2 | 2,52 | 1,8 | 70 |
| M16 | 4 | 1,5 | 8 | 3 | 2,1 | 1,5 | 3,15 | 2,25 | 70 |
| M20 | 6 | 2,3 | 12 | 4,6 | 3,22 | 2,3 | 4,83 | 3,45 | 135 |
| M24 | 8 | 3,2 | 16 | 6,4 | 4,48 | 3,2 | 6,72 | 4,8 | 230 |
| M30 | 12 | 4,5 | 24 | 9 | 6,3 | 4,5 | 9,45 | 6,75 | 465 |
| M36 | 16 | 7 | 32 | 14 | 9,8 | 7 | 14,7 | 10,5 | 814 |
| M42 | 24 | 9 | 48 | 18 | 12,6 | 9 | 18,9 | 13,5 | 1304 |
| M48 | 32 | 12 | 64 | 24 | 16,8 | 12 | 25,2 | 18 | 1981 |
